酸性油污水處理 |
|
用戶:南陽油田煉油廠催化車間 開始使用日期：2000年7月
處理量：12m3/h
壓力降：0.3～0.4MPa
處理前含油量： 2400mg/L（乳化）
處理后含油量：<100mg/L
使用效果：使氣提塔操作一直保持穩定狀態，酸性氣和凈化水產品合格率得到大幅度提高，使焚燒爐爐腔溫度從原來的900多攝氏度降到400攝氏度以下，采用常規離心泵作為動力時也能將出水含油量降到200mg/L以下，有效地避免了酸性氣帶油在焚燒爐發生的燃爆現象。此外，絕大部分焦粉也被有效地去除。 |
 |
|
油田洗井水處理 |
|
 |
用戶:吉林油田 開始使用日期：2001年5月
處理量：30m3/h
壓力降：0.3～0.4MPa
工作溫度：60℃
處理前含油量： 1000mg/L（乳化）
處理后含油量：<45mg/L
使用效果：處理后含油污水含油量完全達到了設計要求，滿足了后道工序?qū)ο淳旱奶幚硪?，提高了洗井效果，并且降低了后道工序的工作量，減少了加藥量。 |
|
油田產出水除油 |
|
用戶:華北油田 投用日期：2001年11月
處理量：40m3/h，60m3/h
壓力降：0.3～0.4MPa
處理前含油量：6000mg/L（乳化）
處理后含油量：<100mg/L
使用效果：使后道智能過濾器正常工作，出水含油量達到10mg/L以下，減少了處理費用。 |
 |
|
油品脫水 |
|
 |
用戶:南陽油田煉油廠、哈爾濱煉油廠 投用日期：2001年12月
處理量：50～170m3/h
壓力降：0.3～0.4MPa
處理前含水量:500～10000mg/L（乳化）
處理后含水量：<100mg/L
使用效果：自動排水，工作穩定，達到設計要求。 |
|
催化柴油脫水凈化裝置 |
|
用戶：黑龍江石油化工總廠 投用日期：2002年
處理量：23m3/h
壓力降：0.3MPa
處理前含水量：< 30000mg/L
處理后含水量：< 90mg/L
使用效果：使混濁的柴油變得透亮。 |
 |
|
油田產出液除砂 |
|
用戶：華北油田 投用日期：2002年
處理量：50m3/h
壓力降：0.05～0.15MPa
除砂效率：80-90%以上
使用效果：有效地減小了后道三相分離器的集砂量及后道設備的摩損。 |
 |
|
液化氣脫胺 |
|
 |
用戶：大慶煉化、西安石化 投用日期：2003年10月
處理量：76m3/h、14m3/h
壓力降：0.2MPa
處理前胺液濃度：300-10000 mg/L
處理后胺液濃度：＜80mg/L |
|
液化氣胺液回收 |
|
 |
|
九江石化 |
CYL-W-56 |
56 |
0.2 |
40 |
1.65 |
胺液濃度：
300-1000mg/L |
胺液濃度<80mg/L |
|
|
干氣脫胺 |
|
|
山東東明石化集團有限公司 |
CYG-L-1100 |
1100 |
0.001~0.0014 |
40 |
0.6 |
胺液濃度：1000-5000mg/m3 |
胺液濃度<100 mg/m3 |
|
 |
|
干氣脫胺 |
|
 |
|
勝利油田石化總廠 |
CYG-L-200 |
200 |
0.001~0.0014 |
40 |
0.6 |
胺液濃度：2000mg/m3 |
胺液濃度<100 mg/m3 |
|
|
土耳其鋼廠廢水處理 |
|
(1)介質 鋼鐵廢水
(2)處理量 350m3/h
(3)分散相名稱 氧化鐵皮密度 2600Kg/m3平均粒度 500（片狀）u m進水懸浮物濃度 200mg/L要求出水懸浮物濃度≤20mg/L 進含油濃度10mg/L
(4)分離粒度50u m
(5)底部出料量15％
(6)底部出料濃度0.75％
(7)允許最大壓力降0.12MPa
(8)操作壓力0.14MPa
(9)設計壓力1.0MPa
(10)設計溫度55℃
|
 |
|
壓縮機機油油水分離器 |
|
|
|
泰國WSP Pipe Co,Itd 鋼管廠壓縮機機油油水分離器
分離效率達到98%。處理量每小時12T,型號：CYL-O-0.6/12
日期2010.5
|
|
海洋石油固液分離實驗裝置 |
|
|
中國船舶重工集團公司711研究所 海洋石油固液分離實驗裝置
型號：CYL-S-7
材質：316L
進出口通徑：DN40
產水量：5.4m3/h
設計壓力：1MPa
過濾精度：去除水中直徑大于等于50μ或比重大于等于1.2的顆粒
日期 2011.7
|
|
|
中國石化勝利油田海洋平臺油水分離實驗效果圖 |
|
 |
含油量在550mg/升以上,（左圖）經旋流分離器分離后, （右圖）出水口含油量達到100ppm左右
-
地點：勝利油田中心二號平臺
-
時間：2011年8月30日
-
人員
-
試驗裝置

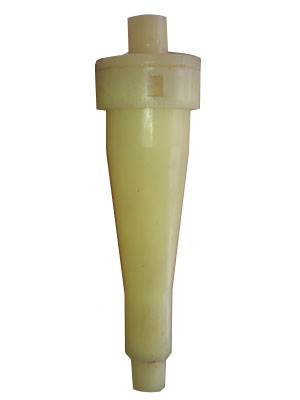

無錫亞諾分離機械有限公司提供的CYL-O型旋流管。
-
試驗條件：裝置側線試驗。
進口壓力0.45MPa，底流壓力 0.22MPa，壓力降0.23MPa。
|
|
50m3/h活性炭懸浮液固液分離 |
|
|
項目名稱
|
南京圣卡孚科技有限公司
50m3/h活性炭懸浮液固液分離
|
|
|
溫度 ℃
|
60~65
|
粘度 cP
|
按水設計
|
pH值
|
3~4
|
|
|
連續相名稱
|
氯化氨溶液
|
密度 kg/m3
|
1080~1100
|
|
|
分散相
|
|
|
名稱
|
200目
活性炭
|
密度kg/m3
|
真密度2000~2200
|
粒徑 μm
|
50~75
|
|
|
原濃度
|
0.3~0.5%
|
目標濃度
|
濃縮10倍
|
|
處理量
|
50 m3/h
|
|
允許最大操作壓力
|
0.6 MPa
|
|
允許最大壓力損失
|
0.3 MPa
|
|
希望用的結構材料
|
廠家推薦
|
|
密封材料
|
滿足介質條件均可
|
設計型號：CYL-S-50 經旋流器分離后達到客戶很滿意的技術要求
|
|
|
河南瑞油石化科技有限公司 |
|
 |
河南瑞油石化科技有限公司 日期 2011.8
1、設計條件
混合物：（固體鹽+焦化顆粒）/潤滑油
處理量：5-10 m3/h，正常流量： 7 m3/h
操作溫度：300℃
潤滑油：密度： 664.8 kg/m3，粘度： 0.3159 mPaS
固體顆粒：含量：5%；
密度：干基的密度為2.13kg/m3；裝置中因吸油密度取1.0—1.2 kg/m3。
操作壓力： 真空度70kPa，設備耐壓等級取1.0MPa
分離效率：去除50微米以上的顆粒
2、設計方案
型號：CYL-S-7
額定處理量(feed flowrate)： 7 m3/h
壓力降： 0.15-0.25 MPa
分割粒度： 50 微米
溢流分率：85%
|
|
